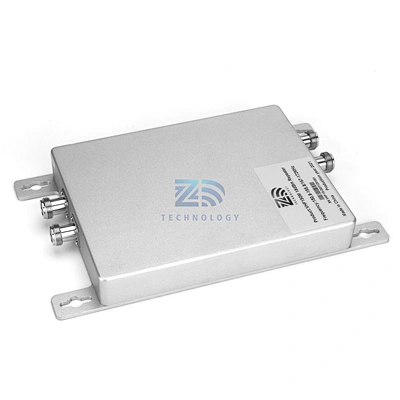

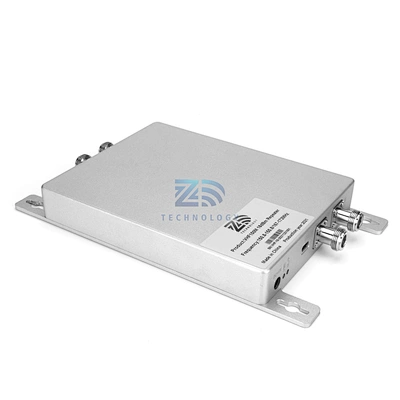

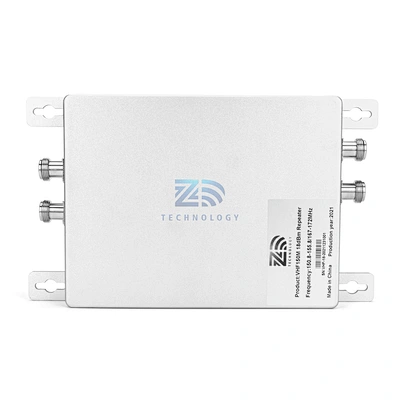

Репитер УКВ 150М 18дБм
ZD-RP-VHF150M-18dBm
Этот двунаправленный модуль радиочастотного усилителя работает в прямом направлении на частоте 160–175 МГц и в обратном направлении на частоте 140–155 МГц с полосой пропускания 5 МГц и максимальным усилением 70 дБ. Он поддерживает ступенчатое затухание 0–30 дБ и функцию ALC. Оснащенный разъемами N-типа и локальным управлением USB2.0, питанием переменного тока 110‑220 В, он работает при температуре от -25 до +65 ℃ для испытаний на усиление радиочастотного сигнала.
количество:
Этот двунаправленный модуль радиочастотного усилителя работает в прямом направлении на частоте 160–175 МГц и в обратном направлении на частоте 140–155 МГц с полосой пропускания 5 МГц и максимальным усилением 70 дБ. Он поддерживает ступенчатое затухание 0–30 дБ и функцию ALC. Оснащенный разъемами N-типа и локальным управлением USB2.0, питанием переменного тока 110‑220 В, он работает при температуре от -25 до +65 ℃ для испытаний на усиление радиочастотного сигнала.
Предметы | Технические характеристики | |||
| Вперед | Обеспечить регресс | |||
| Диапазон частот (МГц) | 160-175 | 140-155 | ||
| Ширина рабочего диапазона (МГц) | 5 | 5 | ||
| Макс. Выходная мощность (дБм), центральная частота | 18± 2 | 18± 2 | ||
| Макс. Усиление (дБ)центральная частота | 70±3 | 70±3 | ||
| Регулируемый диапазон/шаг ATT (дБ) | 0 ~ 30/1 | 0 ~ 30/1 | ||
| Регулируемая ошибка ATT (дБ) | ≤|±1,5 | |≤|±1,5 | |||
| Пульсация в полосе (дБ) при +25℃ | ≤6,0 | ≤6,0 | ||
| Диапазон ALC (дБ) | 0 ~ 20 | 0 ~ 20 | ||
| 3р-динтермодуляция (дБн) (Макс. усиление) | ≤-36/30 кГц (2 тона с интервалом 600 кГц) | |||
Внеполосное паразитное излучение | 9 кГц~150 кГц | ≤-36 дБм/1 кГц | ≤-36 дБм/1 кГц | |
| 150 кГц~30 МГц | ≤-36 дБм/10 кГц | ≤-36 дБм/10 кГц | ||
| 30 МГц~1 ГГц | ≤-36 дБм/100 кГц | ≤-36 дБм/100 кГц | ||
| 1 ГГц~12,75 ГГц | ≤-30 дБм/1 МГц | ≤-30 дБм/1 МГц | ||
| Внеполосное подавление (дБн) При +25℃ | смещение ± 2,5 МГц | ≤-45 | ≤-45 | |
| Коэффициент шума (дБ) (Макс. усиление) | ≤6,0 | ≤6,0 | ||
| Общая задержка обработки (США) | ≤5,0 | ≤5,0 | ||
| Входной КСВ (включение питания, мин. усиление, Контакт =-30 дБм) | ≤2,0 | ≤2,0 | ||
| Импеданс (Ом) | 50 | |||
| РадиоРазъем | БТС1(DL-ВХОД)/ БТС2(UL-ВЫХОД) | N(f)*2, разделение UL и DL | ||
| MS1(UL-IN)/MS2(DL-OUT) | N(f)*2, разделение UL и DL | |||
| Источник питания (В) | АС110-220; 50~60Гц | |||
| Потребляемая мощность (Вт) | ≤25 Вт | |||
| Размер (мм) | 180х139х28 | |||
| Рабочая температура (℃) | -25~ +65 | |||
| Влажность (%) | 85 | |||
| Класс жилья | IP30 | |||
| Функция управления | Локальный: USB2.0 | |||
ПРИМЕЧАНИЕ 1. Изоляция антенн BTS1 и BTS2 превышает 20 дБ.
ПРИМЕЧАНИЕ 2. Изоляция антенн MS1 и MS2 превышает 20 дБ.
ПРИМЕЧАНИЕ 3. Изоляция антенн BS и MS превышает 85 дБ.
ПРИМЕЧАНИЕ 2. Изоляция антенн MS1 и MS2 превышает 20 дБ.
ПРИМЕЧАНИЕ 3. Изоляция антенн BS и MS превышает 85 дБ.
