698-2700/3300-3800 МГц

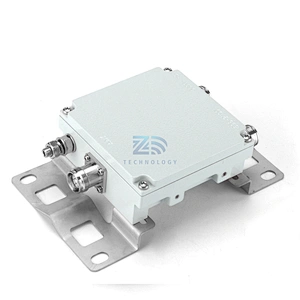

Двухдиапазонный сумматор 698–2700/3300–3800 МГц с гнездом 4,3–10

ZD-DB-738-155P-02MF
Двухдиапазонный сумматор 698 - 2700/3300 - 3800 МГц с гнездом 4,3 - 10 (двухдиапазонный сумматор 698 - 2700/3300 - 3800 МГц, гнездо 4,3 - 10), рабочая частота охватывает диапазоны 698 - 2700 МГц и 3300 - 3800 МГц. Вносимые потери <0,3 дБ, обратные потери <-20 дБ, КСВН 1,22, изоляция >50 дБ, отличные характеристики. Входное сопротивление составляет 50 Ом, средняя входная мощность составляет менее 250 Вт, пиковое значение составляет 1 кВт. Оснащен тремя разъемами N-Female, имеет молниезащиту, функцию обхода DC/AISG, рабочую температуру от -20℃ до +65℃, уровень защиты IP67, подходит для использования внутри и вне помещений.
Доставка
EXW,FOB,CIF
минимальный заказ
1 кусок
Оригинальное происхождение
КИТАЙ
количество:
отправить контакт
добавить в корзину
Все продукты
    В области связи решающее значение имеют эффективная интеграция и передача сигнала. Двухдиапазонный объединитель 698-2700/3300-3800 МГц с гнездом N — это как раз такой превосходный продукт, который отвечает вашим потребностям.

    Как Двухдиапазонный объединитель 698-2700/3300-3800 МГц с гнездом N, он обладает мощными функциями. Двухдиапазонный объединитель 698-2700 МГц/3300-3800 МГц, что идеально совместимо с несколькими частотными диапазонами связи и широко используется в системах связи внутри и вне помещений.

    С точки зрения электрических характеристик, вносимые потери Двухдиапазонный объединитель 698-2700/3300-3800 МГц с N-мама составляют менее 0,3 дБ, обратные потери составляют менее -20 дБ, коэффициент стоячей волны напряжения составляет 1,22, а изоляция превышает 50 дБ, что гарантирует минимальную потерю сигнала во время процесса объединения, стабильную передачу и низкий уровень взаимных помех. Входное сопротивление Двухдиапазонный объединитель 698-2700/3300-3800 МГц с N-мама составляет 50 Ом, что может быть адаптировано к различным устройствам. Входная мощность Двухдиапазонный объединительа 698-2700/3300-3800 МГц с гнездом N составляет в среднем менее 250 Вт, с пиком 1 кВт, а PIM (IM3) составляет менее -155 дБн при 2×43 дБм, что демонстрирует превосходные возможности обработки сигнала.

    Двухдиапазонный объединитель 698-2700/3300-3800 МГц с гнездом N оснащен 3 разъемами гнездом N, которые имеют превосходные характеристики электрического соединения и механическую устойчивость для обеспечения надежного соединения. Благодаря функции обхода DC/Intelligent Antenna Interface Standard (AISG) (максимум 3000 мА), защите от молнии 10KA (импульс 10/350 мкс) он может стабильно работать в диапазоне рабочих температур от -20 ℃ до +65 ℃ и диапазоне температур хранения от -40 ℃ до +85 ℃. Двухдиапазонный объединитель 698-2700/3300-3800 МГц с гнездом N имеет диапазон адаптации к влажности окружающей среды от 5% до 95% и уровень защиты IP67, что подходит для суровых условий внутри и вне помещений. Размер двухдиапазонного комбайнера 698-2700/3300-3800 МГц с гнездом N составляет 110×110×44 мм (без разъемов), что упрощает установку и развертывание. Будь то строительство базовых станций связи или проект покрытия сигналом больших площадок, Двухдиапазонный объединитель 698-2700/3300-3800 МГц с гнездом N — ваш надежный выбор.

    (Двухдиапазонный объединительр 698-2700/3300-3800 МГц с гнездом N)

каналыПорт 1Порт 2
Диапазон частот (МГц)698-27003300-3800
Вносимая потеря<0,3 дБ
Обратные потери/КСВН<-20 дБ/1,22
Изоляция>50 дБ
Импеданс50Ом
Входная мощность<250 Вт (в среднем); 1 кВт (пиковая)
ПИМ (IM3)< -155 дБн @ 2 x 43 дБм
ДК/АИСГБайпас (макс. 3000 мА)
Молниезащита10 КА; пульс 10/350 мкс
Рабочая Температураот -20 °С до +65 °С
Температура храненияот -40 °С до +85 °С
Влажность окружающей средыот 5% до 95%
ПриложениеВнутри или снаружи, IP 67
Разъемы3 шт. N-мама
Размеры (без разъемов)110 х 110 х 44 мм
