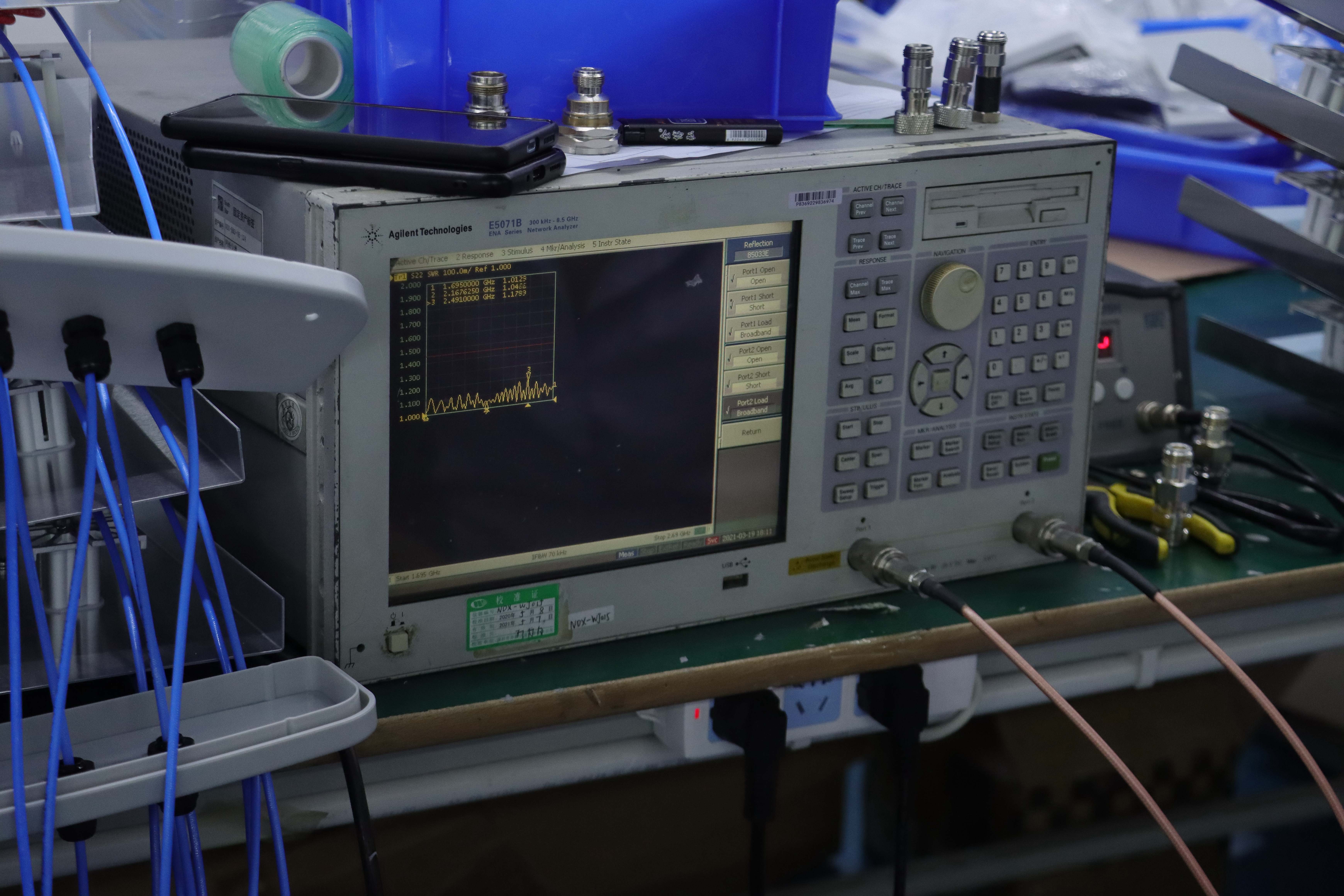

Знания в области телекоммуникаций. Как предотвратить и избежать повреждения сетевого анализатора?
2021-12-02
1. Обеспечьте хорошее заземление.
■ Обязательно используйте прилагаемый трехжильный шнур питания с заземляющим проводом.
■ Правильные меры по заземлению позволяют избежать накопления статического электричества, что позволяет избежать повреждения прибора статическим разрядом, а также в максимальной степени избежать опасности для оператора.
■ При использовании других кабелей питания или универсальных монтажных плат, а также при использовании автотрансформаторов для изменения напряжения питания обратите особое внимание на обеспечение целостности системы заземления.
■ В то же время обратите внимание на качество и полярность входного источника переменного тока. Как правило, напряжение, используемое прибором, составляет 100 В, 120 В, 220 В с погрешностью +/- 10 % или 240 В с погрешностью + 5–10 %. Сопротивление заземления силового заземляющего провода должно быть менее 1 Ом, а напряжение между нейтральным проводом и заземляющим проводом - менее 1 Вольт. Конечно, при необходимости вы можете настроить источник бесперебойного питания UPS.
2. Обратите внимание на желтую предупреждающую этикетку счетчика и диапазон измерения счетчика.
■ Входной сигнал прибора не может превышать диапазон, указанный желтой предупреждающей этикеткой.
■ См. руководство по техническим индикаторам прибора, в котором представлены подробные индикаторы. В этом руководстве также указано время прогрева, необходимое, когда прибор стабилен в измерениях, а также условия и оборудование, необходимые для измерения/настройки прибора.
Например: уровень повреждения модели.
E5070B/E5071B +20 дБм, +/-10 В постоянного тока
E5071C +26 дБм, +/-35 В постоянного тока
E5061A/E5062A +20 дБм, +/-30 В постоянного тока
3. Будьте осторожны, чтобы не вводить сигналы, выходящие за пределы допустимого диапазона.
■ Перед тестированием заранее определите диапазон мощности тестируемого устройства. Чрезмерная мощность приведет к повреждению РЧ-порта сетевого прибора. Обычно максимальное значение входного радиочастотного сигнала составляет «0,1–1 Вт» или «0,2–2 постоянного тока».
■ Перед включением переключателя пути источника сигнала тестируемого устройства настройте выходной сигнал тестируемого устройства на небольшой безопасный диапазон. Это позволит избежать повреждения сетевого прибора из-за удара при открытии тестируемого устройства.
■ При необходимости можно использовать блокирующие конденсаторы постоянного тока, ограничители или внешние аттенюаторы.
Например: РЧ-ограничитель Agilent 11867A может обеспечивать защиту входной цепи прибора, он может отражать сигналы средней мощностью до 10 Вт или пиковой мощностью до 100 Вт, чтобы защитить аттенюатор, смеситель и т. д. в рабочем диапазоне частот. Agilent 11742A может изолировать сигналы на частотах ниже 45 МГц. Вплоть до сигналов постоянного тока, он может одновременно передавать сигналы с частотой до 26,5 ГГц. Для высокочастотных осциллографов и микроволновых схем, которые должны быть смещены, он может изолировать низкочастотные сигналы для защиты ценного контрольно-измерительного оборудования.
4. Защитите входные и выходные порты RF
■ Будьте осторожны, чтобы не погнуть и не ударить кабель, подключенный к ВЧ-порту прибора или тестируемого устройства.
■ Убедитесь, что кабель, подключенный к ВЧ-порту прибора или тестируемого устройства, надежно закреплен и не подвешен к порту.
■ Всегда используйте динамометрический ключ при подключении к RF-порту.
■ Будьте осторожны и не перепутайте кабели или разъемы с сопротивлением 50 и 75 Ом.
5. Правильно обслуживайте радиочастотные кабели и преобразователи.
■ Избегайте многократного сгибания кабеля; один чрезмерный изгиб может привести к необратимому повреждению кабеля.
■ Минимизируйте количество соединений, чтобы уменьшить износ и продлить срок службы.
■ Перед использованием адаптера проверьте его на наличие грязи, вмятин или других признаков повреждения. Плохой разъем может повредить подключенный к нему хороший разъем.
■ Очистите загрязненные разъемы, чтобы избежать плохого электрического контакта.
6. Обратите внимание на электростатическую защиту.
■ Статическое электричество может повредить электронные компоненты. Если возможно, работайте в антистатическом рабочем месте. Держите материалы, генерирующие статический заряд, на расстоянии не менее одного метра от компонентов.
■ Перед подключением кабеля к анализатору закоротите внутренний и внешний проводники.
■ Перед транспортировкой или перемещением прибора установите электростатические защитные колпачки на все радиочастотные разъемы.
7. Обратите внимание на проверку температуры и влажности рабочей среды прибора.
■ Регулярно проверяйте и очищайте вентиляционное отверстие прибора. Недостаточная вентиляция может привести к перегреву и повреждению прибора. Лучшая рабочая температура составляет 23+/-5°C, а гарантированная температура окружающей среды <35°C.
■ При установке прибора в шкафу обеспечьте нормальную конвекцию внутри и снаружи прибора. Температура окружающей среды должна быть ниже максимальной рабочей температуры изделия, которая составляет 4°C на 100 потребляемых ватт. Если шасси потребляет более 800 Вт, необходимо использовать принудительное конвекционное охлаждение.
8. Транспортируйте прибор надлежащим образом и используйте при транспортировке соответствующую упаковку.
■ Обязательно используйте прилагаемый трехжильный шнур питания с заземляющим проводом.
■ Правильные меры по заземлению позволяют избежать накопления статического электричества, что позволяет избежать повреждения прибора статическим разрядом, а также в максимальной степени избежать опасности для оператора.
■ При использовании других кабелей питания или универсальных монтажных плат, а также при использовании автотрансформаторов для изменения напряжения питания обратите особое внимание на обеспечение целостности системы заземления.
■ В то же время обратите внимание на качество и полярность входного источника переменного тока. Как правило, напряжение, используемое прибором, составляет 100 В, 120 В, 220 В с погрешностью +/- 10 % или 240 В с погрешностью + 5–10 %. Сопротивление заземления силового заземляющего провода должно быть менее 1 Ом, а напряжение между нейтральным проводом и заземляющим проводом - менее 1 Вольт. Конечно, при необходимости вы можете настроить источник бесперебойного питания UPS.
2. Обратите внимание на желтую предупреждающую этикетку счетчика и диапазон измерения счетчика.
■ Входной сигнал прибора не может превышать диапазон, указанный желтой предупреждающей этикеткой.
■ См. руководство по техническим индикаторам прибора, в котором представлены подробные индикаторы. В этом руководстве также указано время прогрева, необходимое, когда прибор стабилен в измерениях, а также условия и оборудование, необходимые для измерения/настройки прибора.
Например: уровень повреждения модели.
E5070B/E5071B +20 дБм, +/-10 В постоянного тока
E5071C +26 дБм, +/-35 В постоянного тока
E5061A/E5062A +20 дБм, +/-30 В постоянного тока
3. Будьте осторожны, чтобы не вводить сигналы, выходящие за пределы допустимого диапазона.
■ Перед тестированием заранее определите диапазон мощности тестируемого устройства. Чрезмерная мощность приведет к повреждению РЧ-порта сетевого прибора. Обычно максимальное значение входного радиочастотного сигнала составляет «0,1–1 Вт» или «0,2–2 постоянного тока».
■ Перед включением переключателя пути источника сигнала тестируемого устройства настройте выходной сигнал тестируемого устройства на небольшой безопасный диапазон. Это позволит избежать повреждения сетевого прибора из-за удара при открытии тестируемого устройства.
■ При необходимости можно использовать блокирующие конденсаторы постоянного тока, ограничители или внешние аттенюаторы.
Например: РЧ-ограничитель Agilent 11867A может обеспечивать защиту входной цепи прибора, он может отражать сигналы средней мощностью до 10 Вт или пиковой мощностью до 100 Вт, чтобы защитить аттенюатор, смеситель и т. д. в рабочем диапазоне частот. Agilent 11742A может изолировать сигналы на частотах ниже 45 МГц. Вплоть до сигналов постоянного тока, он может одновременно передавать сигналы с частотой до 26,5 ГГц. Для высокочастотных осциллографов и микроволновых схем, которые должны быть смещены, он может изолировать низкочастотные сигналы для защиты ценного контрольно-измерительного оборудования.
4. Защитите входные и выходные порты RF
■ Будьте осторожны, чтобы не погнуть и не ударить кабель, подключенный к ВЧ-порту прибора или тестируемого устройства.
■ Убедитесь, что кабель, подключенный к ВЧ-порту прибора или тестируемого устройства, надежно закреплен и не подвешен к порту.
■ Всегда используйте динамометрический ключ при подключении к RF-порту.
■ Будьте осторожны и не перепутайте кабели или разъемы с сопротивлением 50 и 75 Ом.
5. Правильно обслуживайте радиочастотные кабели и преобразователи.
■ Избегайте многократного сгибания кабеля; один чрезмерный изгиб может привести к необратимому повреждению кабеля.
■ Минимизируйте количество соединений, чтобы уменьшить износ и продлить срок службы.
■ Перед использованием адаптера проверьте его на наличие грязи, вмятин или других признаков повреждения. Плохой разъем может повредить подключенный к нему хороший разъем.
■ Очистите загрязненные разъемы, чтобы избежать плохого электрического контакта.
6. Обратите внимание на электростатическую защиту.
■ Статическое электричество может повредить электронные компоненты. Если возможно, работайте в антистатическом рабочем месте. Держите материалы, генерирующие статический заряд, на расстоянии не менее одного метра от компонентов.
■ Перед подключением кабеля к анализатору закоротите внутренний и внешний проводники.
■ Перед транспортировкой или перемещением прибора установите электростатические защитные колпачки на все радиочастотные разъемы.
7. Обратите внимание на проверку температуры и влажности рабочей среды прибора.
■ Регулярно проверяйте и очищайте вентиляционное отверстие прибора. Недостаточная вентиляция может привести к перегреву и повреждению прибора. Лучшая рабочая температура составляет 23+/-5°C, а гарантированная температура окружающей среды <35°C.
■ При установке прибора в шкафу обеспечьте нормальную конвекцию внутри и снаружи прибора. Температура окружающей среды должна быть ниже максимальной рабочей температуры изделия, которая составляет 4°C на 100 потребляемых ватт. Если шасси потребляет более 800 Вт, необходимо использовать принудительное конвекционное охлаждение.
8. Транспортируйте прибор надлежащим образом и используйте при транспортировке соответствующую упаковку.
