Легкий усилитель мощности 4000-6000 МГц 50 Вт с генератором сигналов DDS

ZD-WBPA-4000/6000-50W представляет собой значительный шаг вперед в технологии усиления мощности ВЧ, сочетая преимущества высокопроизводительного широкополосного усилителя с точностью совместимости с генератором DDS. Работая в диапазоне частот 4000–6000 МГц, эта система усилителя мощности мощностью 50 Вт обеспечивает исключительную мощность и гибкость для требовательных приложений в обороне, телекоммуникациях и передовых исследованиях. Созданный на основе технологии GaN-on-SiC, модуль достигает замечательной эффективности и тепловых характеристик, сохраняя при этом компактный форм-фактор, ожидаемый от современного модуля ВЧ с решениями для генератора сигналов. Возможность мгновенной широкой полосы пропускания устраняет необходимость настройки, что делает ее особенно ценной для систем скачкообразной перестройки частоты и других гибких приложений, где быстрое реагирование имеет решающее значение.

В основе этой системы лежит сложная архитектура усиления, способная обеспечивать постоянную выходную мощность 50 Вт во всей рабочей полосе пропускания. Конструкция широкополосного усилителя включает в себя передовые методы согласования импеданса для поддержания превосходных характеристик КСВН (максимум 2:1) как на входных, так и на выходных портах, что обеспечивает минимальное отражение сигнала и максимальную передачу мощности. В сочетании с генератором DDS система становится исключительно универсальным решением для генерации и усиления сложных форм сигналов, подходящим для всего: от генерации радиолокационных импульсов до сложного тестирования систем связи. Покрытие 4000–6000 МГц обеспечивает достаточный спектр для большинства современных микроволновых приложений, а прочная конструкция гарантирует надежную работу даже в сложных условиях окружающей среды.

Тепловое управление было тщательно спроектировано в этом радиочастотном модуле с конструкцией, совместимой с генератором сигналов, включающей медную поднесущую и оптимизированные пути рассеивания тепла для обработки тепловой нагрузки, генерируемой во время работы на высокой мощности. Система поддерживает стабильную работу во впечатляющем диапазоне рабочих температур от -20 °C до +85 °C, с возможностями хранения от -40 °C до +105 °C. Электрические показатели производительности также впечатляют: усилитель мощности 50 Вт обеспечивает усиление 48±3 дБ, поддерживая подавление паразитных излучений лучше 60 дБн и уровни гармоник ниже -10 дБн. Эти характеристики делают систему особенно ценной для приложений, требующих чистого усиления сигнала с минимальными искажениями, например, в чувствительных тестах приемников или сценариях точных измерений.

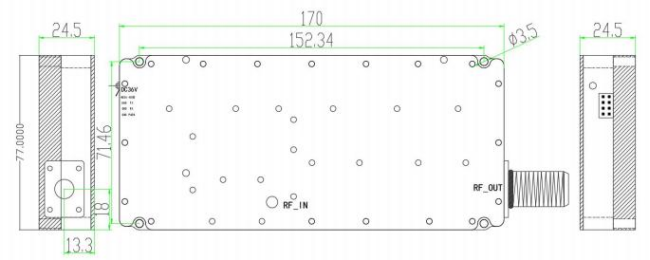

Что действительно отличает это решение, так это его возможности системной интеграции. Компактные размеры 170×77×24,5 мм и легкая конструкция 0,75 кг обеспечивают гибкое развертывание в условиях ограниченного пространства, в то время как стандартизированные РЧ-разъемы MCX female input и N-type female output обеспечивают совместимость с существующими испытательными установками и полевым оборудованием. Возможность интерфейса генератора DDS превращает его из простого усилителя в полноценное решение для генерации и усиления сигнала, что особенно ценно для исследовательских лабораторий и сценариев полевого развертывания. Благодаря сочетанию широкой полосы пропускания, высокой выходной мощности и исключительной чистоты сигнала эта широкополосная усилительная система устанавливает новый стандарт производительности в диапазоне 4000-6000 МГц, предлагая инженерам и разработчикам систем беспрецедентную гибкость в их решениях по мощности ВЧ. Прочная конструкция и строгие экологические характеристики дополнительно гарантируют, что этот ВЧ-модуль с совместимостью с генератором сигналов обеспечит надежную производительность даже в самых сложных условиях эксплуатации.
