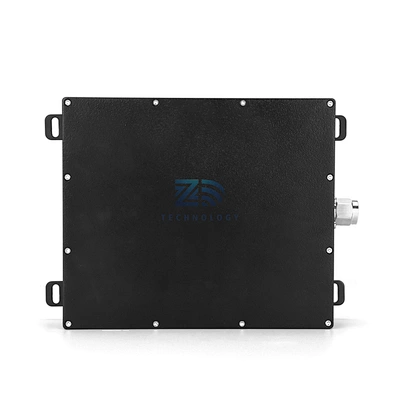

LOW PIM нагружает фиктивную нагрузку, 100 Вт, штекер N, 698–2700 МГц

Эта серия радиочастотных эквивалентов модели ZD-DL-3ГГц-100Вт-NM(NF/MM/DM/DF) имеет характеристическое сопротивление 50 Ом и диапазон рабочих частот DC-3 ГГц с несколькими вариантами мощности, включая 2 Вт, 5 Вт, 25 Вт, 50 Вт, 100 Вт и 200 Вт для удовлетворения различных требований к мощности радиочастотных систем.

Он обеспечивает превосходные электрические характеристики: КСВ ≤1,2:1, интермодуляция 3-го порядка (PIM3) ≤-120 дБн при 2×33 дБм (≤-105 дБн при 2×43 дБм) и интермодуляция 5-го порядка (PIM5) ≤-145 дБн при 2×33 дБм (≤-120 дБн при 2×43 дБм), обеспечивая стабильность и передача сигнала с низким уровнем помех.

Благодаря высокой совместимости с разъемами он поддерживает различные типы разъемов, такие как N-папа/N-мама, DIN-папа/DIN-мама, BNC-папа, PL259-папа и другие пользовательские типы по запросу. Работая в диапазоне температур от -20℃~+55℃ и влажности ≤95%, он широко используется в качестве терминальной нагрузки в базовых станциях связи, испытательных приборах, радиочастотном оборудовании и других сценариях.
