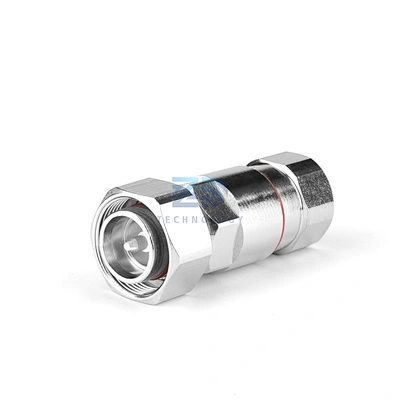

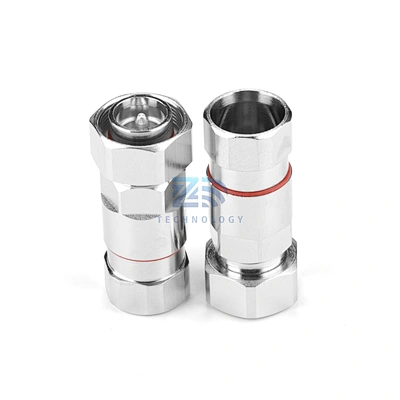

ВЧ-разъем MINI DIN 4,3/10 для гибких кабельных проводов диаметром 1/2 дюйма.
ZD-CN-MM-CF12
Этот ВЧ-разъем Mini DIN размером 4,3‑10 мм предназначен для гибкого коаксиального кабеля диаметром 1/2 дюйма. В его центральном контакте используется латунь с серебряным покрытием, основной корпус имеет латунное трехсплавное покрытие, снабжен изолятором из ПТФЭ и прокладкой из силиконовой резины, что обеспечивает класс водонепроницаемости IP67. Обладая стандартным сопротивлением 50 Ом, он работает в диапазоне частот постоянного тока 3 ГГц. Он обеспечивает превосходные характеристики: КСВН ≤1,1, вносимые потери ≤0,1 дБ при 3 ГГц, сопротивление изоляции ≥5000 МОм, диэлектрическая прочность ≥2500 В среднеквадратичного значения. Низкая производительность PIM составляет ≤‑155 дБн в условиях испытаний 2×20 Вт. Рабочая температура составляет от 40 ℃ до +85 ℃. Низкое контактное сопротивление обеспечивает стабильную передачу сигнала. Этот водонепроницаемый штекер Mini DIN идеально подходит для базовых станций, систем DAS и проектов заделки наружных кабелей беспроводной связи.
Доставка
EXW,FOB,CIF,DAP
минимальный заказ
50 кусок
Емкость поставки
1000кусок / недель
Оригинальное происхождение
Китай
Период хранения
7день
количество:
Этот высокопроизводительныйВЧ-разъем Mini DIN 4,3‑10 «папа»является профессионалом1/2 гибкий кабельный разъем, также известный как надежныймини-разъем DIN RF, что является надежнымводонепроницаемый разъем RFдля наружного телекоммуникационного развертывания. Центральный контакт изготовлен из латуни с посеребренным покрытием, внешний корпус имеет латунное трехсплавное покрытие, оснащен изолятором из ПТФЭ и прокладкой из силиконовой резины для достижения водонепроницаемости IP67. Имея сопротивление 50 Ом, он работает в диапазоне частот постоянного тока 3 ГГц. Он обладает выдающимися характеристиками: КСВН ≤1,1, вносимые потери ≤0,1 дБ при 3 ГГц, сопротивление изоляции ≥5000 МОм, диэлектрическая прочность ≥2500 В среднеквадратичного значения. Низкое контактное сопротивление гарантирует стабильный поток сигнала, а производительность с низким PIM достигает ≤‑155 дБн при мощности 2×20 Вт. Диапазон рабочих температур — 40℃~+85℃. Этот прочныйВЧ-разъем Mini DIN 4,3‑10 «папа», практичный1/2 гибкий кабельный разъеми премиуммини-разъем DIN RFподходит для базовых станций, сетей DAS и для подключения наружных беспроводных кабелей.
| Материал и покрытие | |
| Контакт центра | Латунь/Посеребрение |
| Изолятор | ПТФЭ |
| Корпус и внешний проводник | Латунь/сплав, покрытый трисплавом |
| Прокладка | Силиконовая резина |
| Электрические характеристики | |
| Характеристики Импеданс | 50 Ом |
| Частотный диапазон | Постоянный ток ~ 3 ГГц |
| Сопротивление изоляции | ≥5000МОм |
| Диэлектрическая прочность | ≥2500 В среднеквадратичного значения |
| Центральное контактное сопротивление | ≤1,0 мОм |
| Внешнее контактное сопротивление | ≤1,0 мОм |
| Вносимая потеря | ≤0,1 дБ при 3 ГГц |
| КСВН | ≤1,1@-3,0ГГц |
| Диапазон температур | -40~85℃ |
| ПИМ дБн(2×20 Вт) | ≤-155 дБн (2×20 Вт) |
| Водонепроницаемый | IP67 |
