высокоусилительная пирамидальная рупорная антенна

Приемная антенна пирамидального типа с линейной поляризацией и высоким коэффициентом усиления, диапазон частот 33-50 ГГц

ZD-HA-33/50G
Эта высокоэффективная пирамидальная рупорная приемная антенна охватывает миллиметровый диапазон 33–50 ГГц с широкой полосой пропускания 17 ГГц. Она отличается выдающимся коэффициентом усиления 24–25,5 дБи и узкой диаграммой направленности, обеспечивая высокую направленность сигнала и возможности приема. Благодаря линейной поляризации, импедансу 50 Ом и КСВ ≤1,5, она обеспечивает отличное согласование сигнала и стабильную работу. Оснащенная стандартным волноводом BJ400 и разъемом 2,4-50 кОм, она компактна по размеру и проста в сборке. Надежная и практичная, она является идеальным выбором для профессионального тестирования миллиметровых волн, мониторинга сигналов и коммуникационных проектов.
количество:
отправить контакт
добавить в корзину
Все продукты
Эта  рупорная антенна 33–50 ГГц является профессиональной  высокоусилительной пирамидальной рупорной антенной, а также надёжной  линейно-поляризованной приемной антенной для работы с миллиметровыми волнами. Данная  рупорная антенна 33–50 ГГц работает в диапазоне 33–50 ГГц при ширине полосы пропускания 17 ГГц. Как качественная  высокоусилительная пирамидальная рупорная антенна, она имеет коэффициент усиления 24–25,5 дБи, а узкая диаграмма направленности на уровне 3 дБ гарантирует отличную направленность сигнала. Эта  линейно-поляризованная приемная антенна имеет стандартное входное сопротивление 50 Ом и КСВ не более 1,50, что обеспечивает качественное согласование и стабильную работу. Оснащённая волноводом BJ400(WR22) и разъёмом 2,4-50K,  рупорная антенна 33–50 ГГц отличается компактными габаритами. Прочная  высокоусилительная пирамидальная рупорная антенна активно используется при испытаниях миллиметровых волн, контроле сигналов и в системах беспроводной связи.
Диапазон частот33-50 ГГц
Полоса пропускания17 МГц
Усиление24-25,5 дБи
Горизонтальная ширина луча 3 дБ9°-11°
Вертикальная ширина луча 3 дБ7°-10°
Входное сопротивление50 Ом
КСВ≤1,50
ПоляризацияЛинейный
Модель волноводаBJ400 (WR22)
Разъем2,4-50 тыс. об/мин

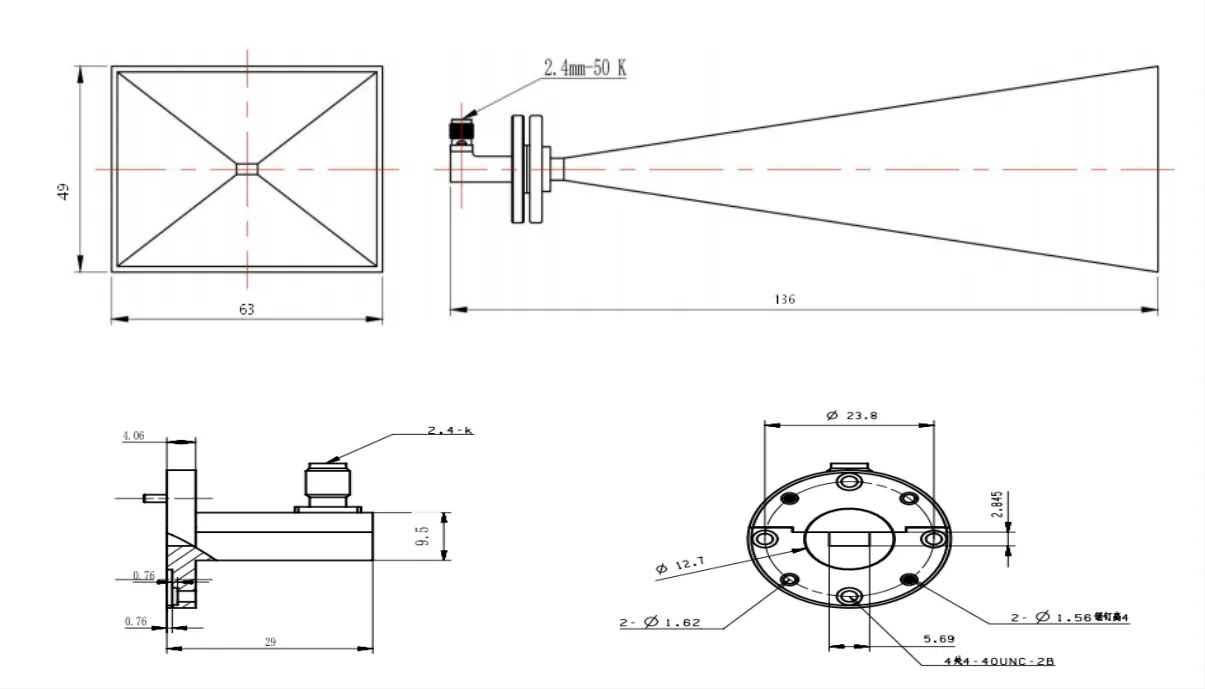

Размеры≤63 мм*49 мм*136 мм (Д*Ш*В)
